                              家用配電箱PZ30的元器件配置及安裝方法

                              作者:前衛電器 日期:2024-04-17 人氣:2254


                                家用配電箱PZ30是對家中電路的總控開關,PZ30配電箱元器件選擇及安裝關系到對于家中電路的控制全局,我們必須仔細和嚴格把關的家用配電箱外殼和元器件以及電路電線的安裝安全,消除家中的安全隱患。下面寧波市前衛電器有限公司小編就帶大家一起來了解一下家用配電箱安裝方法。

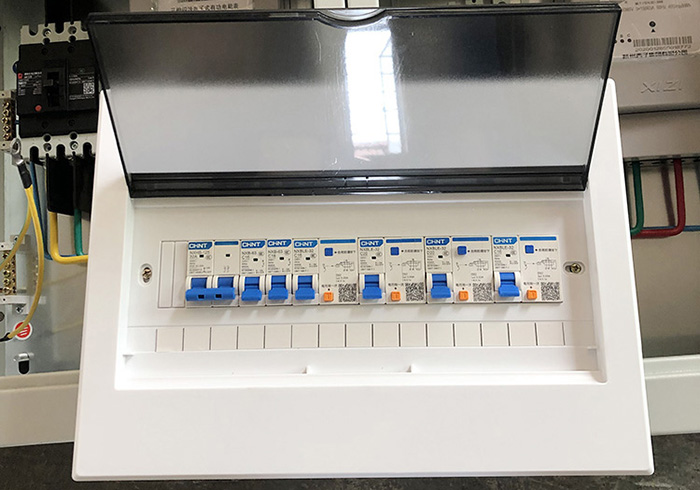

                              家用配電箱圖:家用配電箱也叫PZ30配電箱

                              配電箱應符合以下要求:

                              1、配電箱分金屬外殼和塑料外殼兩種,有明裝式和暗裝式兩類,其箱體必須完好無缺。

                              2、箱體內接線匯流排應分別設立零線、保護接地線、相線,且要完好無損,具良好絕緣。

                              3、空氣開關的安裝座架應光潔無阻并有足夠的空間。

                              4、配電箱門板應有檢查透明窗。

                              家用配電箱安裝方法:

                              1、明裝配電箱,配電箱安裝在墻上時,應采用開腳螺栓(脹管螺栓)固定,螺栓長度一般為埋入深度(75~150mm)、箱底板厚度、螺帽和墊圈的厚度之和,再加上5mm左右的“出頭余量”。對于較小的配電箱,也可在安裝處預埋好木磚(按配電箱或配電板四角安裝孔的位置埋設),然后用木螺釘在木磚處固定配電箱或配電板。

                              2、暗裝配電箱,配電箱嵌入墻內安裝,在砌墻時預留孔洞應比配電箱的長和寬各大20mm左右,預留的深度為配電箱厚度加上洞內壁抹灰的厚度。在圬埋配電箱時,箱體與墻之間填以混凝土即可把箱體固定住。

                              4、配電箱內裝設的螺旋式熔斷器,其電源線應接在中間觸點的端子上,負荷線應接在螺紋的端子上。這樣,在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。

                              5、配電箱內的交流、直流或不同電壓等級的電源,應具有明顯的標志。照明配電箱內,應分別設置零線(N線)和保護零線(PE線)匯流排,零線和保護零線應在匯流排上連接,不得絞接,應有編號。

                              6、導線引出面板時,面板線孔應光滑無毛刺,金屬面板應裝設絕緣保護套。金屬殼配電箱外殼必須可靠接地(接零)。

                              配電箱的安裝要點是:

                              1、應安裝在干燥、通風部位,且無防礙物,方便使用。

                              2、配電箱不宜安裝過高,一般安裝標高為1.6米,以便操作。

                              3、進配電箱的電管必須用鎖緊螺帽固定。

                              4、若配電箱需開孔,孔的邊緣須平滑、光潔。

                              5、配電箱埋入墻體時應垂直、水平,邊緣留5—6毫米的縫隙。

                              6、配電箱內的接線應規則、整齊,端子螺絲必須緊固。

                              7、各回路進線必須有足夠長度,不得有接頭。

                              8、安裝后標明各回路使用名稱。

                              9、安裝完成后須清理配電箱內的殘留物。
